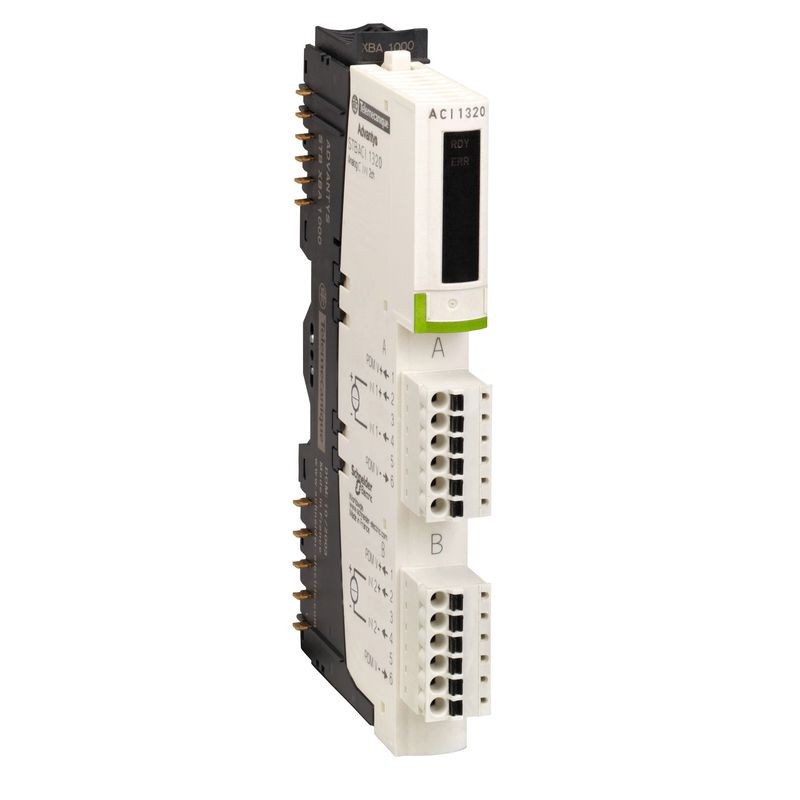

Le kit d’entrées analogiques Schneider Advantys STB permet la connexion de jusqu’à 4 signaux analogiques 4–20 mA avec une résolution de 15 bits + signe. Conçu pour les architectures décentralisées, il s’intègre parfaitement dans les systèmes d’automatisme Modicon via le bus STB.
Chaque entrée est isolée et dispose d’une grande précision pour le traitement de mesures industrielles telles que pression, température ou débit. Compact et modulaire, ce kit est idéal pour les installations nécessitant une acquisition fiable et précise des données analogiques.
Caractéristiques techniques :
Profondeur : 70 mm
Hauteur : 18,4 mm
Largeur : 12,8 mm
Tension d'alimentation : 250 V 50 - 60 Hz
Gamme de produit : Solution d'E/S distribuées Modicon
Type de produit ou équipement : Kit d'entrée analogique standard
Composition du kit : STBXTS2100, 6 connecteurs à ressort de bornier / STBXTS1100, connecteur de type à vis 6 bornes / Base STBXBA2000 / Module STBACI0320
Type d'entrée analogique : Courant 0 - 20 mA / Courant 4 - 20 mA
Nombre d'entrées analogiques : 4
Résolution d'entrée analogique : 15 bits + signe
Type de filtre : Filtre d'entrée passe-bas simple 985 Hz
Entrée absolue maximale : 25 mA/50 V 50 - 60 Hz
Format des données : CEI 61131-2 / EN 61131-2
Temps de mise à jour : 10 ms
Linéarité intégrale : +/- 0,05 % FS
Impédance d'entrée : 250 Ohm
Courant d'alimentation maximal des détecteurs : 25 mA par canaux d'entrée
Type de protection : Protection contre les courts-circuits
Erreur de précision absolue : +/- 0,4 % de déviation maximale 25 °C
Dérive en température : +/-0,005 %/°C
Isolement entre canaux et bus logique : 1780 V pendant 1 minute
Isolement entre canaux et bus capteur : 200 V
Exigence d'adressage : 8 mots d'entrée
Consommation électrique : 95 mA à 5 V 50...60 Hz pour bus logique
Catégorie de surtension : III
État LED : 1 LED (EcoStruxure Power Commission) état du module (RDY) / 1 LED (rouge) erreur module (ERR)
Température ambiante de fonctionnement : -25 … 70 °C
