Description produit :

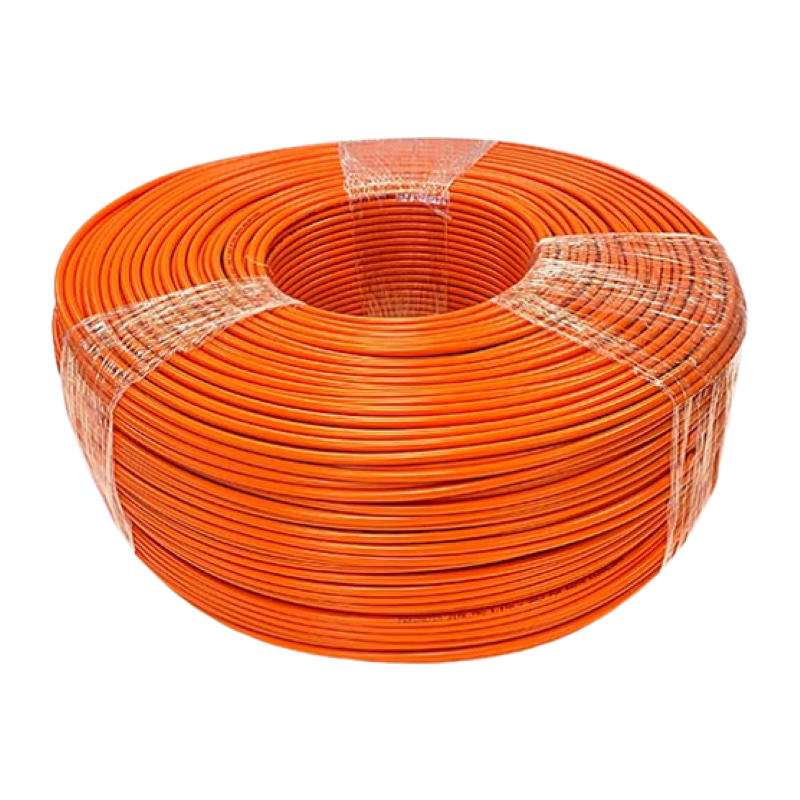

Câbles d'alimentation combinés Lütze pour servomoteurs avec Hiperface DSL Interface pour les exigences les plus élevées.
Domaine d'application :
- Câble d'alimentation combiné avec raccordement moteur, freins et réseau numérique spécialement conçu pour les variateurs SERVO dans les constructions de machines et d'appareils, et les systèmes de transport et de convoyage.
- Gaine entièrement en polyuréthane, isolation des conducteurs TPE/HGI pour utilisation en chaînes porte-câbles. Accepte des conditions éprouvantes. Bonne tenue aux lubrifiants et aux réfrigérants corrosifs.
- Adapté à l'environnement industriel, pour la construction de machines et d'installations.
Caractéristiques :
- Puissant antiparasitage actif et passif (CEM).
- Tresse de protection optimisée pour une mise en oeuvre permanente souple.
- Très bonne résistance aux flexions répétitives.
- Faible adhérence, résistance à l'abrasion, dureté à l'entaille, résiste au déchirement.
- Résistance aux effets de l'hydrolyse, aux microbes et à la décomposition.
- Résistance aux intempéries, à l'ozone et aux UV (conditions de luminosité normales).
- Résistant à l'eau usée et à l'eau de mer.
- Très bonne stabilité aux réfrigérants et aux graisses.
- Très bonne stabilité aux huiles, graisses, essences sans alcool et kérosène.
- Sans silicone.
Caractéristiques techniques :
Désignation : SUPERFLEX® PLUS M (C) PUR HYBRID SERVO 0,6/1 kV
Nombre de conducteurs/section : (4G1,5+(2×1,0)+(2×AWG22))
Nombre de conducteurs : 8
Section métrique : 1,5 mm²
Gaine du cable : TPE-U
Ø extérieur : 13,2 mm
Surface : Mat, anti-adhérente
Poids : 25,1 kg/100 m
Teneur en cuivre : 16,3 kg/100 m
Élément 1 :
Structure de l'élément : 4G1,5
Conducteur : Câble Cu nu
Classe des conducteurs : CEI 60228, classe 6, brins extra fins DIN VDE 0295, Classe 6
Marquage des conducteurs : Noir • avec impression blanche • U/L1/C/L+ • V/L2 • W/L3/D/L- • jaune/vert
Isolation du conducteur : Polyoléfine
Câblage : Conducteurs fabriqués en couches
Élément 2 :
Structure de l'élément : (2×1,0)
Conducteur : Câble Cu nu
Classe des conducteurs : CEI 60228, classe 6, brins extra fins DIN VDE 0295, Classe 6
Marquage des conducteurs : Noir • blanc
Isolation du conducteur : Polyoléfine
Câblage : Conducteurs torsadés par paires
Bobinage : Film plastique clair
Élément blidé : Tresse de blindage, fils en cuivre étamé, couverture optique env. 85 %
Élément 3 :
Structure de l'élément : (2×AWG22)
Conducteur : Câble Cu nu
Classe des conducteurs : CEI 60228, classe 6, brins extra fins DIN VDE 0295, Classe 6
Marquage des conducteurs : Blanc • bleu
Isolation du conducteur : Polyoléfine
Câblage : Conducteurs torsadés par paires
Élément blindé : Blindage par feuillard, Tresse de blindage, fils en cuivre étamé, couverture optique env. 85 %
Structure totale :
Câblage total : Eléments câblés ensemble
Bobinage total : Couche en non tissé
Gaine intérieure : TPE
Blindage total : Tresse de blindage, fils en cuivre étamé, couverture optique env. 85 %
Propriété de la gaine : Ignifugé, résistant à l'huile, sans halogène, Sans silicone
Caractéristiques techniques :
Tension nominale U0/U : 600/1000 V
Tension nominale UL : 1000 V
Type de tension d'essai : AC 3000 V
Plage de températures installation en mouvement : -40 °C … +80 °C
Plage de températures installation en fixe : -40 °C … +80 °C
Rayon de courbure minimal en mouvement : 7,5×D
Rayon de courbure minimal en fixe : 5×D
Cycles de courbure : ≥10 Mio
Vitesse : ≤ 5 m/s
Accélération : ≤ 50 m/s²
Torsion : ± 30°/m
Élément 1 :
Structure de l'élément : 4G1,5
Résistance d'isolement à 20 °C : ≥ 500 MΩ×km
Élément 2 :
Structure de l'élément ; (2×1,0)
Résistance d'isolement à 20 °C : ≥ 500 MΩ×km
Élément 3 :
Structure de l'élément : (2×AWG22)
Résistance d'isolement à 20 °C : ≥ 500 MΩ×km
Capacité d'utilisation conducteur-conducteur : ca. 45 pF/m
Impédance : nom. 110 Ω
Homologations / Normes :
Certifications : cURus
Style UL : AWM 21223
Conformité : CE, RoHS, REACH
Comportement au feu conformément à : CEI 60332-1-2, DIN EN 60332-1-2, VDE 0482 322-1-2, UL 1581 part 1080 VW-1, UL FT1
Résistant à l'huile selon : UL 1581, DIN EN 60811-404
Sans halogène conformément à : IEC 60754-1
