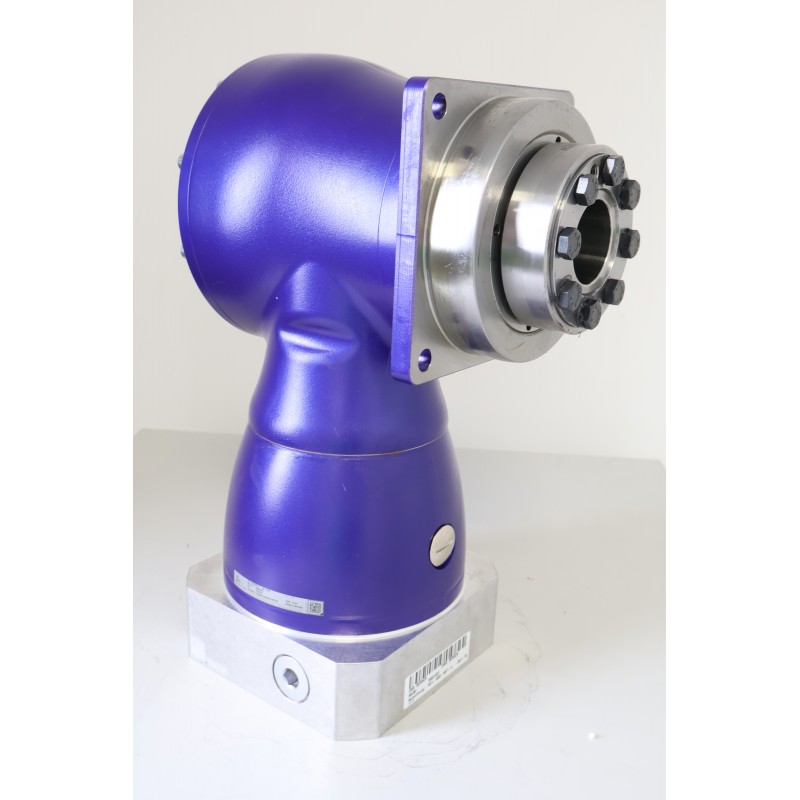

Le réducteur à renvoi d’angle hypoïde Wittenstein HG+ 140S est conçu pour répondre aux exigences les plus élevées en matière de précision et de performance dynamique. Grâce à sa configuration à arbre creux, il offre une solution compacte et efficace pour les applications nécessitant un positionnement rigoureux.
Sa conception robuste garantit une faible déformation sous contrainte, assurant une grande rigidité et un jeu angulaire réduit. Ces caractéristiques permettent un pilotage précis des entraînements, même à haute vitesse ou en fonctionnement cyclique intensif. Le montage hypoïde assure un fonctionnement silencieux et un rendement élevé, tout en optimisant l’encombrement dans les installations industrielles.
Idéal pour les machines-outils, les systèmes d’automatisation ou les équipements de production à cadence rapide, le réducteur HG+ Wittenstein offre une fiabilité et une stabilité de positionnement qui participent directement à la précision globale de la machine.
Caractéristiques techniques :
Diamètre de l'accouplement d'entrée : 38 mm
Gamme : HG+
Taille : 140
Type : Standard
Modèle de réducteur : Standard
Nombre d'étages : 1
Rapport de réduction : 4
Variante de sortie : Arbre creux
Variante de sortie arrière : Interface d'arbre creux
Jeu maximum : Standard ≤ 4 arcmin
Couple maximum T2α : 360 Nm
Couple d’arrêt d’urgence : 500 Nm
Vitesse d’entrée maximum : 5.000 min⁻¹
Vitesse d'entrée moyenne autorisée : 2.000 min⁻¹
Couple de basculement maximum : 1.692 Nm
Force axiale maximum : 9.900 N
Force latérale maximum : 9.500 N
Moment d'inertie : 19,11 kgcm²
Poids : 23 kg
Lubrification : Lubrifié à vie
Température carter maximum admissible : 90 °C
Classe de protection : IP 65
Niveau sonore : 68 dB(A)
Peinture : Innovation blue
