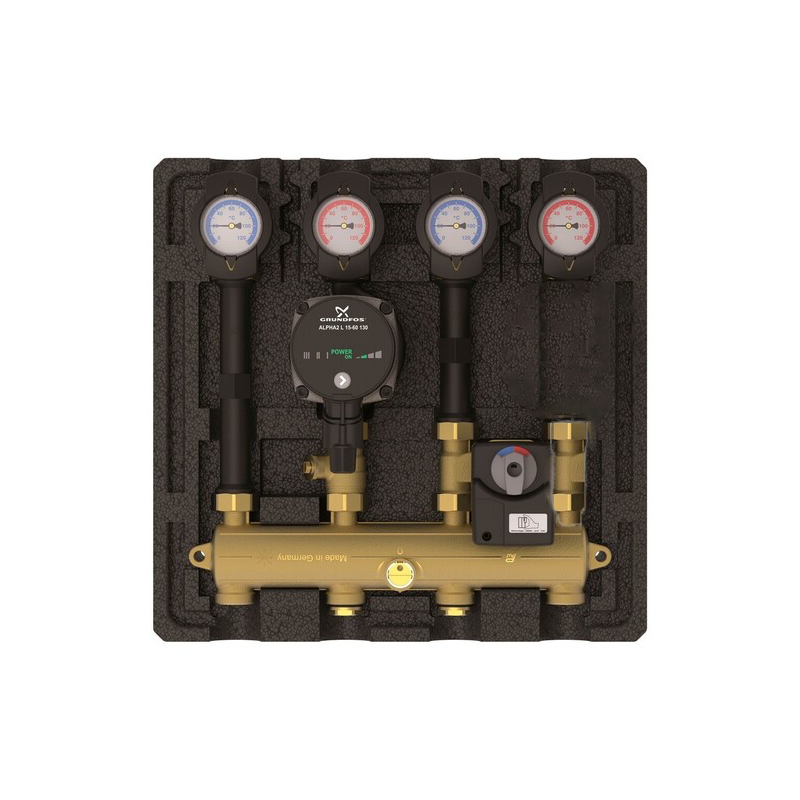

Le système de distribution Thermax est un groupe de robinetterie prémonté pour les circuits de chauffage.
Il comprend un collecteur modulaire Thermax, deux modules de circuit de chauffage et une isolation à fonction optimisée.
Le système Thermax peut être monté directement au mur ou - avec des pièces de distance jointes - à une distance de 100 mm.
Cela permet d'installer des conduites d'alimentation additionnelles entre le Thermax et le mur. Séparation hydraulique complète des circuits raccordés et le chauffe-eau possible. Le bypass réglable (0 - 100 %) du système Thermax assure la circulation forcée du chauffe-eau.
Le système de distribution Thermax consiste en:1 x circuit de chauffage K31, 1 x circuit de chauffage mélangé K32
Caractéristiques techniques :
Largeur : 400 mm
Hauteur : 408 mm
Profondeur : 195 mm
Entraxe circuit de chauffage : 90 mm
Matériaux robinetteries : Laiton
Matériaux joints : EPDM / NBR
Matériaux isolation : EPP / ABS
Pression de service : 10 bars
Température de service maximum : 110 °C
Valeur Kvs, direct : 4,7
Valeur Kvs, mélangé : 3,7
Valeur Kvs Thermax : 7,8
Pompe : 1 x Grundfos UPM3 Auto L 15/70
Nombre de pompes : 1
Servomoteur SR2: 2 Nm - 105 s / 90 °
Thermomètre : 0-120 °C
Vannes d'arrêt : robinets à bille
Raccord
Sorties circuit de chauffage : Filtrage intérieur 3/4"
Entrée collecteur : Filtrage intérieur 3/4" ou filtrage extérieur 1"
