Description produit :

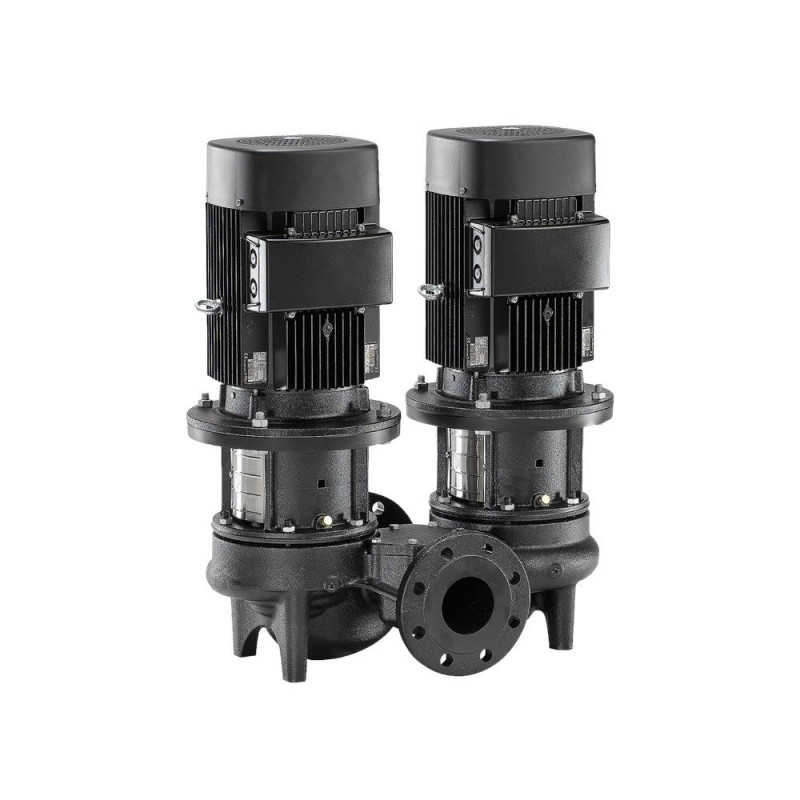

Pompe double monocellulaire, monobloc, à double tête à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique
La pompe double est conçue avec deux têtes fonctionnant en parallèle
La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie
Chaque tête de pompe est équipée d'une garniture à soufflet en élastomère non équilibrée
La garniture mécanique est conforme à la norme EN 12756
Le raccordement à la tuyauterie est effectué par des brides DIN PN 16 (EN 1092-2 et ISO 7005-2).
Chaque tête de pompe est munie d'un moteur asynchrone ventilé de taille identique
Caractéristiques techniques :
Nom produit : TPD 65-210/2 A-F-A-BQQE-JX1
Technique :
Vitesse de rotation pour les données de la pompe : 2910 mn-1
Débit nominal : 39.9 m³/h
Hmt nom.: 16.6 m
Hauteur max. : 210 dm
Diamètre réelle de la roue mobile : 127 mm
Code de la garniture mécanique : BQQE
Tolérance courbe : ISO9906 :2012 3B2
Version pompe : A
Matériaux :
Corps de pompe : Fonte
Corps de pompe : EN-GJL-250
Corps de pompe : ASTM class 35
Roue : Fonte
Roue : EN-GJL-200
Roue : ASTM class 30
Code matériau : A
Installation :
Plage température ambiante : -30 .. 60 °C
Pression maximale de service : 16 bar
Pression maximum à la température indiquée : 16 bar / 120 °C
Type raccordement : DIN
Taille du raccordement : DN 65
Pression nominale pour le raccordement : PN 16
Entraxe : 360 mm
Taille de la bride du moteur : FF215
Code raccord : F
Liquide :
Liquide pompé : Eau
Plage température liquide : -25 .. 120 °C
Température liquide sélectionnée : 20 °C
Densité : 998.2 kg/m³
Donnée électrique :
Type moteur : 100LC
Classe de rendement IE : IE3
Puissance nominale - P2 : 3 kW
Fréquence d’alimentation : 50 Hz
Tension nominale : 3 x 380-415D V
Courant nominal : 6.3 A
Intensité démarrage : 840-920 %
Cos phi - facteur de puissance : 0.87-0.82
Vitesse nominale : 2900-2920 mn-1
Rendement : IE3 87,1%
Rendement moteur à pleine charge : 87.1 %
Rendement moteur à 3/4 charge : 88.0 %
Rendement moteur à 1/2 charge : 87.7 %
Nombre de pôles : 2
Indice de protection (IEC 34-5) : 55 Dust/Jetting
Classe d'isolement (IEC 85) : F
Protection moteur : PTC
