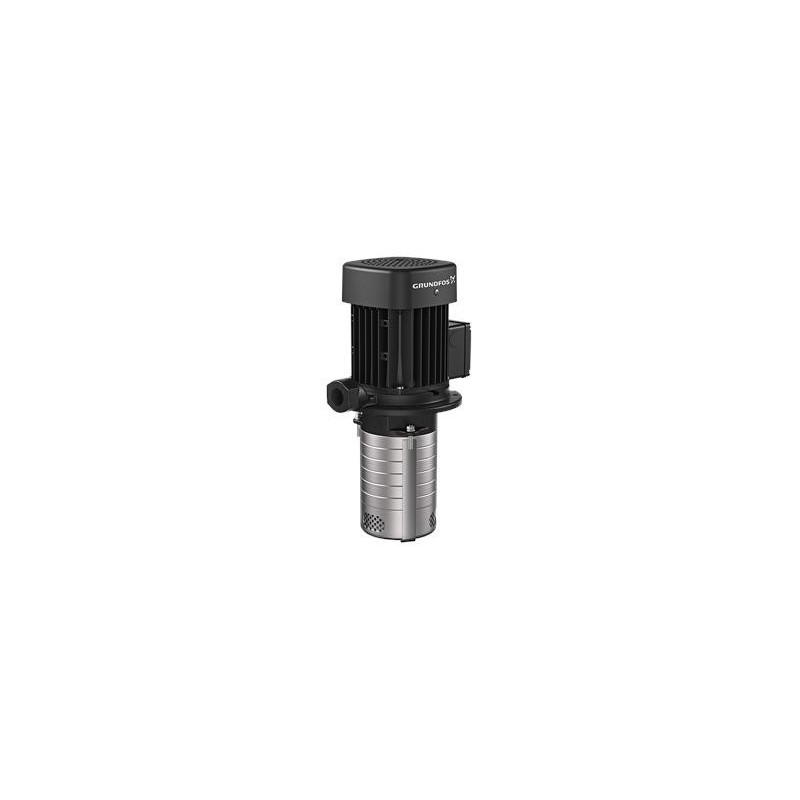

Pompe centrifuge verticale GRUNDFOS multicellulaire conçue pour le pompage de liquides de refroidissement pour machines-outils, le transfert de condensats et autres applications similaires.
Installation verticale dans les réservoirs.
La pompe est montée avec un moteur 3-phasé.
Caractéristiques techniques :
Hauteur sous plan de pose : 253 mm
Débit nominal : 1.7 l/min
Hauteur nominale : 39.2 m
Tension : 400 V Triphasé
Chambres : 9
Roues : 6
Nombre de roues à diamètre réduit : 0
Code de la garniture mécanique : AQQV
Tolérance courbe : ISO9906:2012 3B
Version pompe : A
Modèle : A
Matériau Corps de pompe : Fonte EN 1561 EN-GJL-200 ASTM A48-25B
Roue : Acier inoxydable EN 1.4301 AISI 304
Code matériau : A
Installation
Température ambiante maximum : 60 °C
Pression maximale de service : 10 bar
Pression maximum à la température indiquée : 10 bar / 90 °C
Type raccordement : Rp
Diamètre du raccord de refoulement : 3/4 inch
Profondeur immersion : 253 mm
Code raccord : W
Liquide
Liquide pompé : Emulsion
Plage température liquide : -10 .. 90 °C
Température liquide sélectionnée : 20 °C
Densité : 998.2 kg/m³
Donnée électrique
Norme moteur : IEC
Hauteur d'axe : 80C
Prise multiple : O
Classe d’efficacité : IE3
Puissance nominale - P2 : 1.1 kW
Fréquence d'alimentation : 50 Hz
Compatible 50/60 Hz : O
Tension nominale : 3 x 220-240D/380-415Y V
Facteur de service : 1.30
Intensité nominale : 4.35/2.50 A
Consommation de courant maximale : 5.75/3.3 A
Intensité démarrage : 450-500 %
Vitesse nominale : 2855 mn-1
Rendement : 82.7 %
Indice de protection (IEC 34-5) : IP54
Classe d’isolation (CEI 85) : F
Protection moteur intégrée : non
Poids : 18.7 kg
