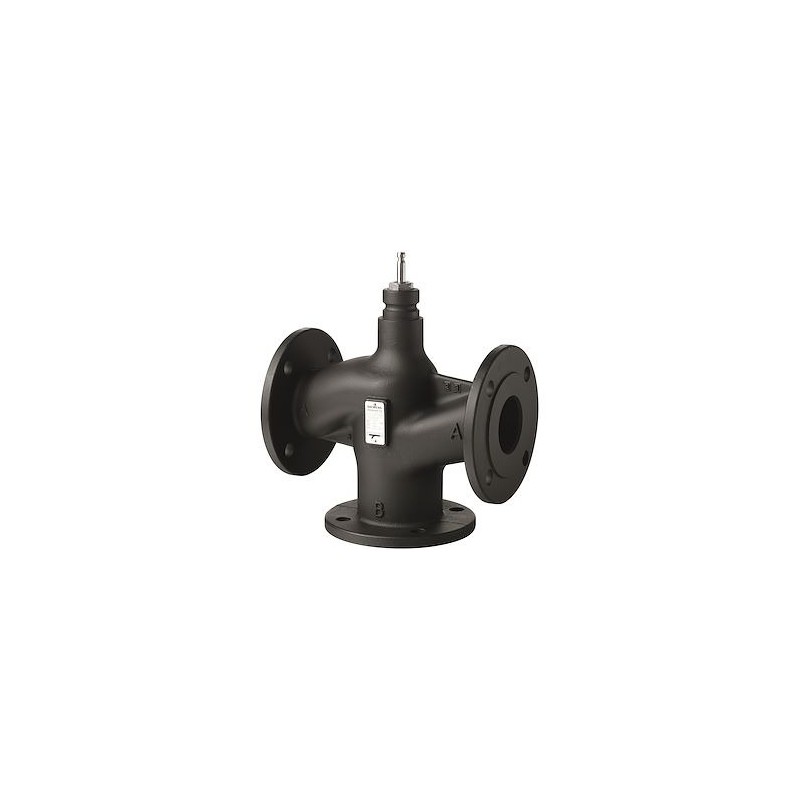

Vanne de Régulation 3 Voies Siège Brides SIEMENS VXF43.100-160 PN16 3V DN100 kvs 160 - S55206-V117 - NEUVE

La vanne de régulation 3 voies Siemens est une vanne à brides haute performance destinée aux installations de chauffage, refroidissement et CVC, en circuit ouvert ou fermé. Elle est conçue pour fonctionner avec des températures de fluide de -20 à 220 °C et s’intègre dans la gamme Acvatix, prévue pour des courses de 40 mm.

Avec son diamètre nominal DN100 et son kvs 160 m³/h, la vanne Siemens VXF43 est adaptée aux applications nécessitant un débit élevé et une régulation stable. Le corps de vanne est en fonte nodulaire et les composants internes comme l’axe, le siège et le clapet sont en acier inoxydable, ce qui renforce la durabilité en exploitation. Le raccordement par brides est en PN16, pratique pour les réseaux hydrauliques de moyenne pression.

La vanne 3 voies Siemens VXF43.100-160 est utilisable avec des servomoteurs électriques SAV.. ou des servomoteurs électro-hydrauliques SKC.., pour composer un ensemble de régulation adapté au besoin de l’installation. Elle peut être utilisée en fonction mélangeuse ou en répartition selon le schéma hydraulique, avec des recommandations de sens d’écoulement pour limiter le bruit et optimiser la régulation.

Caractéristiques techniques

Course : 40 mm

Taux de fuite : 0…0.01 % of kvs

Taux de fuite bipasse : 0.5…2 % of kvs

DN : 100

kvs : 160 m³/h

Température du fluide : -20 à 220 °C

Caractéristique de la vanne : 0..30% : linéaire , 30..100% : égal pourcentage , bipasse : linéaire

Rapport de réglage : 100:1

Pression de fonctionnement admissible : 1600 kPa

Matière corps de vanne : Fonte modulaire EN-GJS-400-18-LT

Matière garniture interne : Acier inoxydable

Pression nominale : PN 16

SAV.. Δpmax : 125 kPa

SKC.. Δpmax : 250 kPa
